Компактный ультразвуковой расходомер жидкости в промышленном исполнении ES-113C 06 декабря 2021

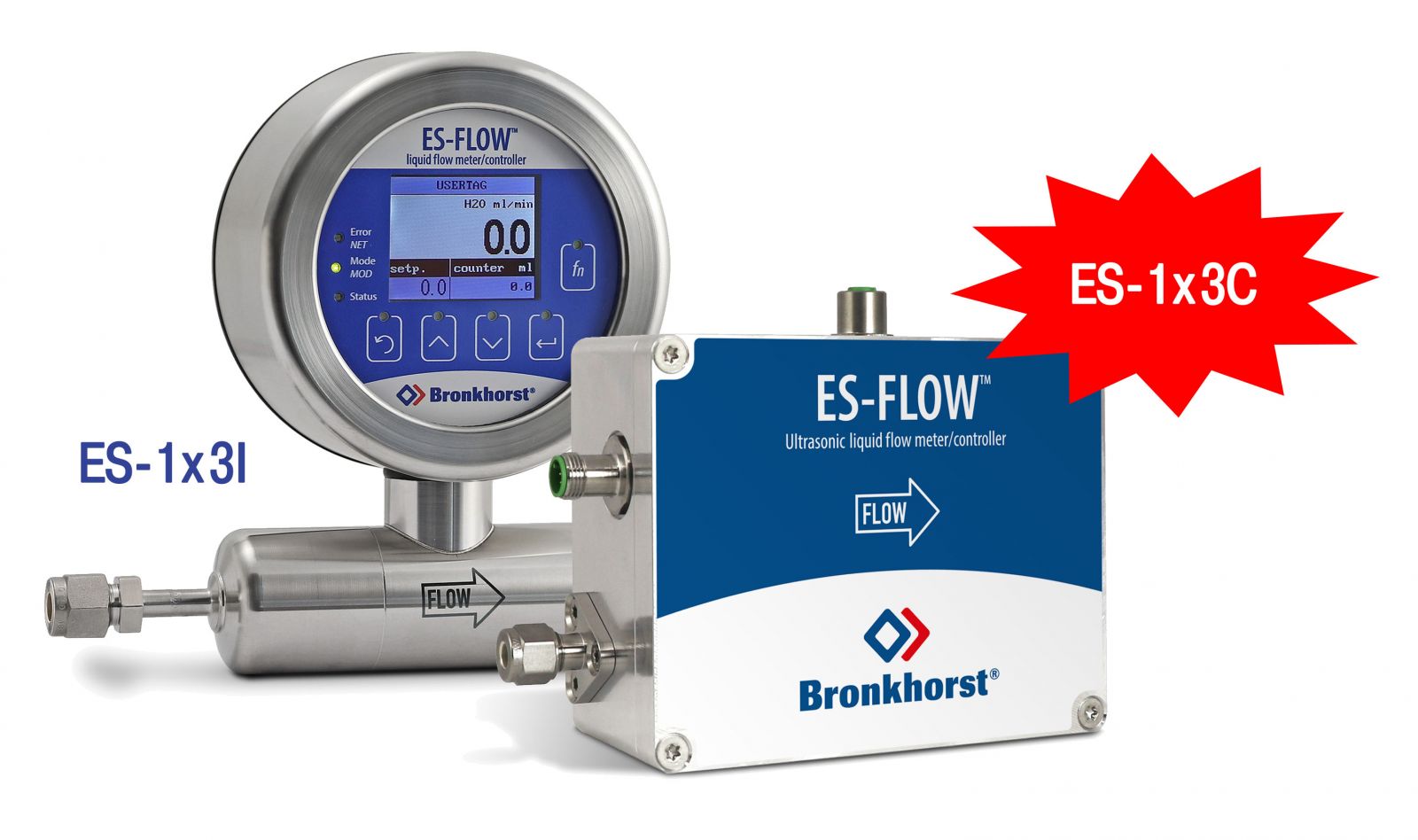

До настоящего времени продуктовая линейка ультразвуковых расходомеров компании Bronkhorst High-Tech была представлена одной универсальной моделью ES-FLOW ™ ES-1×3I (версия I). Недавно компания выпустила новый ультразвуковой расходомер ES-1×3C (версия C), предназначенный для промышленных применений и представляющий большой интерес для производителей оборудования.

Обе модели расходомеров работают диапазоне объемного расхода жидкостей от 2 до 1500 мл/мин. Разработанная специалистами Bronkhorst High-Tech технология измерения позволяет получать показания расхода, не зависящие от плотности, температуры и вязкости жидкости. Таким образом приборы не требуют повторной калибровки или перенастройки при изменении рабочей среды.

Расходомеры ES-FLOW ™ нечувствительны к внешним вибрациям (от установленного поблизости оборудования), у них отсутствует эффект перекрестных помех при монтаже нескольких расходомеров вблизи друг от друга. Приборы могут измерять как ламинарные, так и турбулентные потоки без потери точности.

Измерительный сенсор расходомеров ES-FLOW ™ представляет собой прямой участок трубки с нулевым «мертвым» объемом, а пьезодатчики расположены на ее внешней поверхности. В результате расходомер может быть легко очищен изнутри, в том числе паром при температуре до 130°С. Части приборов, контактирующие с рабочей средой, изготовлены из нержавеющей стали.

В таблице ниже приведены основные преимущества ультразвуковых расходомеров ES-FLOW ™ перед другими технологиями измерения расхода в эквивалентном диапазоне от 0 до 1500 мл/мин (по воде). В качестве альтернативны выступают электромагнитные, кориолисовые, термомассовые расходомеры, традиционные ультразвуковые расходомеры (эффект Доплера, времяпролетные), а также дозирующие насосы.

И вывод здесь кажется очевидным: для применений, где необходимо измерять малые объемные расходы жидкости без очень высоких требований к уровню точности, — обязательно следует рассмотреть приборы серии ES-FLOW ™

Если же Вам необходима максимальная точность измерения массового расхода, предполагается использование одного расходомера как с жидкостями, так и с газами, — обратите внимание на кориолисовые расходомеры серии miniCORI-FLOW.

Особенности новой модели

Новые расходомеры ES-1×3C (версия C) получили компактный прямоугольный корпус со степенью защиты IP66/67 и выгодно отличаются соотношением цена/качество. Целевой рынок — производители оборудования, работающие в таких отраслях, как химическая промышленность, упаковка продуктов питания/напитков, товары для ухода за домом, медицина и фармацевтика. Приборы могут успешно использоваться для контролируемой подачи топлива, дозирования красителей или смазочных материалов и т.д.

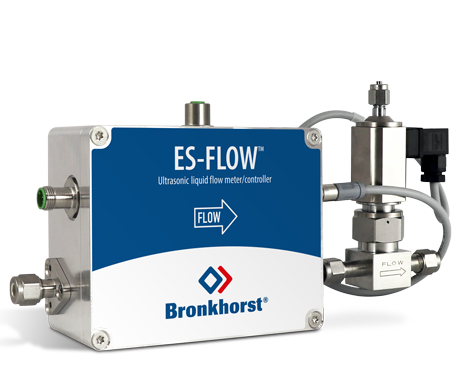

Встроенный ПИД-регулятор может использоваться для управления регулирующим клапаном или насосом. Это позволяет создавать компактный блок регулирования (дозирования) с быстрым временем отклика. Наряду с регулированием расхода ES-1×3C также можно использовать для дозирования порций жидкости с помощью встроенных функций счетчика и сумматора.

Расходомеры ES-1×3C могут оснащаться различными цифровыми интерфейсами. Приборы поддерживают все распространенные протоколы, включая EtherNet/IP, Modbus-TCP, EtherCAT, Powerlink. Расходомеры имеют настраиваемые функции ввода/вывода. В частности, в качестве вторичного выходного сигнала может выступать температура жидкости.

Основные характеристики расходомеров ES-FLOW ™ ES-1×3C:
