Кориолисовые расходомеры для промышленных применений MI130 и MI140 19 января 2022

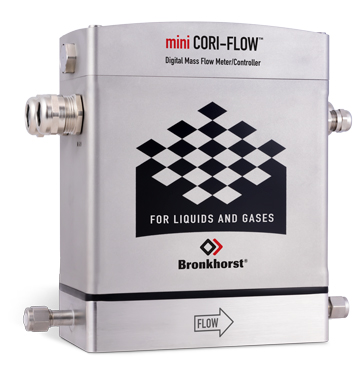

Кориолисовые расходомеры miniCORI-FLOW производства компании Bronkhorst High-Tech представляют собой компактные, точные и универсальные приборы, отличающиеся быстрым откликом и предназначенные для измерения малых расходов различных сред. Обладая отличными эксплуатационными характеристиками, расходомеры позволяют эффективно решать широкий круг задач, включая реализацию систем дозирования и микродозирования.

Две новые модели кориолисовых расходомеров MI130 и MI140, которым посвящен этот материал, — дальнейшее развитие линейки miniCORI-FLOW. Приборы адаптированы под более жесткие условия эксплуатации в промышленности и нацелены, в первую очередь, на рынки добычи нефти и газа, нефтепереработки (нефтехимии), производства продуктов питания и напитков.

Массовые расходомеры Bronkhorst^® модели MI130 и MI140 предназначены для высокоточного измерения расхода газа и жидкости до 2 кг/ч и 30 кг/ч соответственно при рабочем давлении до 200 бар. Учитывая отраслевые требования, инженеры Bronkhorst High-Tech оснастили новые приборы прочным, защищенным от атмосферных воздействий корпусом со степенью защиты IP66 (струи высокого давления). Электрические подключения осуществляются с помощью винтовых зажимов, расположенных внутри корпуса прибора. Кабели заводятся внутрь прибора через специальные кабельные вводы.

Новые расходомеры разрабатывались, исходя из требований компактности и простоты монтажа. В результате MI130 и MI140 не требуют использования дополнительных масс-блоков (в отличие от сопоставимых по характеристикам моделей M13 и M14), благодаря чему обеспечивают высокую эффективности использования пространства и могут легко интегрироваться в любую систему. А кроме того, MI130 и MI140 — самые компактные в мире кориолисовые расходомеры для промышленных применений со встроенным PID-регулятором!

В расходомерах MI130 и MI140 предусмотрена возможность подключения внешнего исполнительного устройства, в качестве которого может выступать регулирующий клапан или насос. Клапаны и насосы, предлагаемые компанией Bronkhorst High-Tech, обеспечивают регулирование расхода самых разнообразных сред в широком диапазоне температур и давлений. Контроль расхода с помощью такого расходомера с подключенным исполнительным устройством очень прост! На расходомер достаточно подать требуемый сигнал уставки. Встроенный PID-регулятор сам подберет управляющий сигнал на регулирующее устройство, чтобы измеренный мгновенный расход был максимально близок к заданному. Время цикла измерений не превышает 5 мс, чтопозволяет быстро и стабильно контролировать расход.

Широчайший набор интерфейсов для управления работой приборов — еще одна отличительная особенность новых расходомеров. Помимо унифицированных аналоговых сигналов, конечный пользователь может использовать самые разнообразный цифровые шины, включая PROFINET, EtherNet/IP, Modbus TCP/IP (EtherNet based), а также HART.

Другие особенности кориолисовых расходомеров MI130 и MI140:

• Сервисный порт micro USB на печатной плате, доступный после открытия крышки коммутационного блока
• Полный список доступных цифровых интерфейсов: RS232, CANopen^®, DeviceNet™, EtherCAT^®, PROFIBUS DP, PROFINET, Modbus RTU, ASCII или TCP/IP, EtherNet/IP, POWERLINK, FLOW-BUS, а также HART
• Температура окружающей среды −20...70 °С
• Температура рабочей среды −20...70 °C
• Цельнометаллический корпус с уплотнениями из силикона и нитрил-бутадиенового каучука
• Все контактирующие со средой детали выполнены из нержавеющей стали
• Минимальный внутренний объем, низкая шероховатость внутренних поверхностей (Ra ≤0,8 мкм), отсутствие мертвых зон и препятствий потоку.

Расходомеры MI130 и MI140 позволяют осуществлять точное дозирование (непрерывное и периодическое) различных сред в жестких условиях эксплуатации на производстве. Вскоре линейка приборов MI1X0 пополниться еще одной моделью: MI120. Эти приборы с верхним пределом измерения 200 г/ч позволят эффективно решать задачи прецизионного микродозирования. Ждем новостей от производителя!
