Модуль дозирования жидкости LDM 17 июня 2019

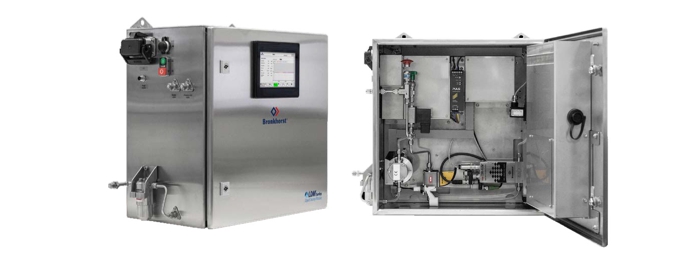

Компания Bronkhorst® начала выпуск модульной системы для дозирования жидких сред. Основу модуля (Liquid Dosing Module, LDM) составляет кориолисовый расходомер серии mini CORI-FLOW, управляющий работой встроенного насоса. Модуль оснащен прочным корпусом, в котором также расположен источник питания и сенсорный экран для локального управления работой LDM. В зависимости от конкретного применения LDM может быть укомплектован одним из расходомеров линейки mini CORI-FLOW, соответствующим задаче насосом и сконфигурирован на требуемый тип дозирования: непрерывно по заданной уставке, пропорциональное дозирование, подача определенной дозы жидкости. Модули LDM могут рассматриваться в качестве высокоточных систем весового дозирования. Для малых расходов жидкости и малых доз LDM является наиболее точным средством измерения, обеспечивая точность до 0,2%.

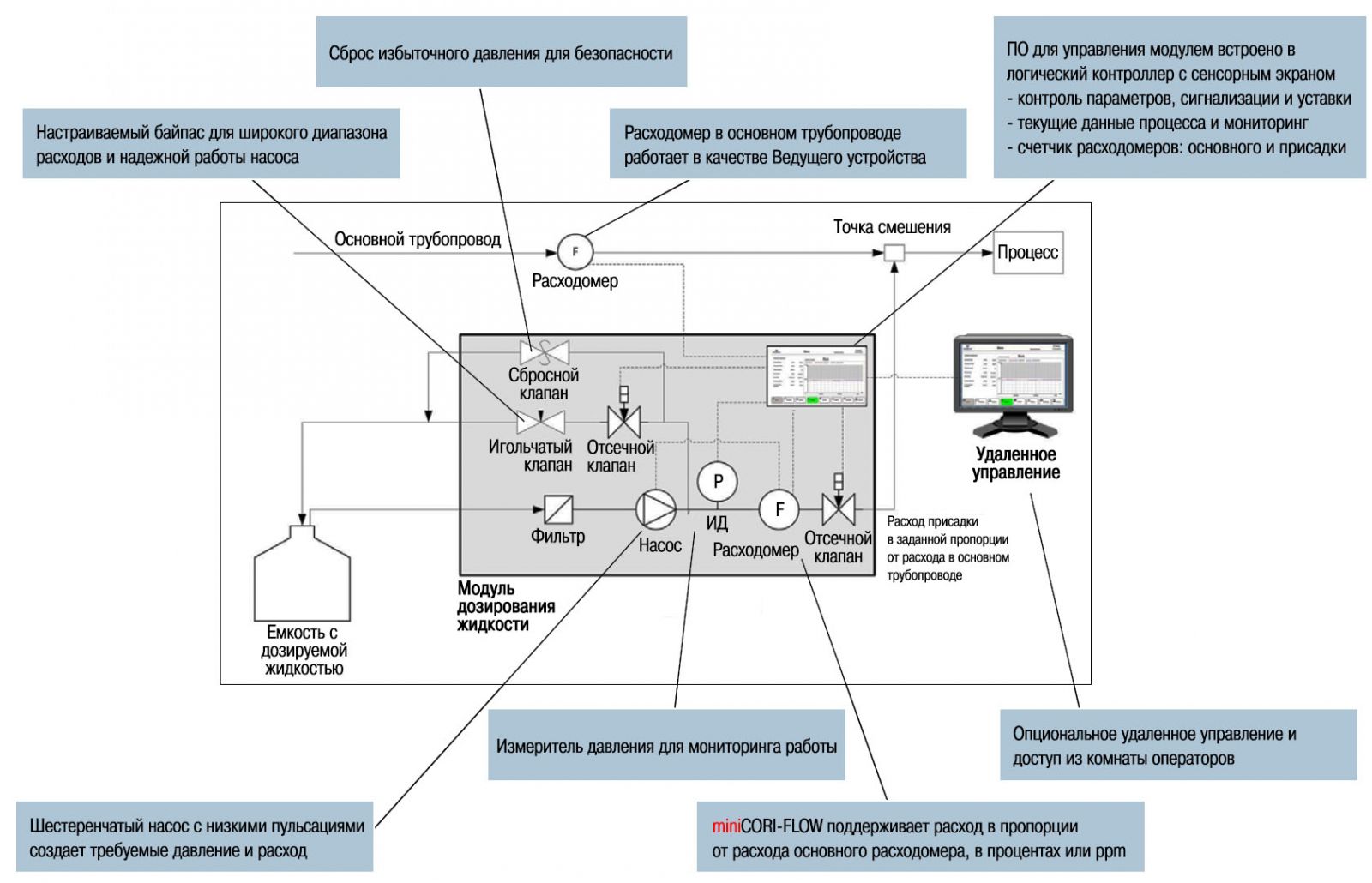

На рисунке показано устройство модуля дозирования на примере схемы пропорционального дозирования (ведущий/ведомый или master/slave). При таком типе дозирования расход LDM (ведомый) должен поддерживаться в заданной пропорции от расхода основного расходомера (ведущий). Для начала работы LDM достаточно присоединить модуль к трубопроводу подачи присадки, подключить выходной сигнал основного расходомера к модулю и задать требуемую пропорцию между основной средой и присадкой. LDM может начинать работу.

Кориолисовый расходомер, управляя работой шестеренчатого насоса с помощью встроенного ПИД-регулятора, будет поддерживать расход присадки в заданной пропорции. Используемые насосы обеспечивают минимальные пульсации расхода и позволяют избежать ситуации перерегулирования (скачок расхода при резком изменении расхода в основном трубопроводе). Игольчатый клапан в сбросной линии позволяет с помощью всего одного насоса реализовывать динамический диапазон регулирования вплоть до 1:4000. При необходимости подавать малые расходы присадки необходимо открыть игольчатый клапан, чтобы насос работал на номинальных оборотах. При этом только часть подаваемой жидкости будет проходить через расходомер, избыточный расход будет возвращаться в исходную емкость.

Основные достоинства модуля LDM:

• Промышленный корпус с классом пыле- и влагозащиты IP65
• Конфигурируется для пропорционального, непрерывного или периодического дозирования
• Может работать как автономный модуль (plug & play) или интегрироваться в АСУТП
• Расход может задаваться и измеряться как в массовых единицах, так и в объемных
• Доступные параметры для чтения, записи и отслеживания в целях мониторинга качества процесса включают в себя: расход через основной расходомер, расход присадки через LDM, давление в модуле, плотность и температура присадки
• Несколько программируемых режимов работы сигнализации (превышение расхода, низкий расход, отключение питания и т.д.)
• Мониторинг состояния системы для предотвращения и сокращения непредвиденных простоев
• Фильтр частиц на входе модуля для увеличения срока службы.

Традиционный процесс дозирования выполняется с помощью насосов (объемный расход), предполагая постоянную подачу присадок. В этом случае сложно получать обратную связь по качеству дозирования, а возможности для дистанционного управления ограничены. Применение модуля LDM улучшает эти аспекты и обеспечивает очень стабильную подачу присадок. Конечный пользователь получает:

• Точная дозировка химических присадок для оптимальной концентрации при минимальном риске для здоровья
• Снижение потребления присадок до 30% (на основе H₃PO₄ в питьевой воде)
• Снижение химической концентрации присадок в сточных водах
• Сокращение ручного вмешательства на месте благодаря функциям дистанционного управления
• Данные о производительности и потреблении присадки в реальном времени
• Показания плотности жидкости для контроля качества

Типовые применения модуля LDM:

• Контроль уровня pH
• Фторирование
• Обеззараживание
• Подавление коррозии и известкового налета
• Добавление питательных веществ для биологических процессов
• Очистка сточных вод (FeCl₃)
