Контактные линзы являются эффективным средством коррекции зрения. По статистике количество людей, пользующихся линзами, давно превысило 100 млн. человек и продолжает расти. Насыщение рынка высококачественной продукцией, которая была бы безопасной и удобной для ношения, – серьёзная задача для производителей контактных линз.
В процессе изготовления и упаковки линз применяется раствор, состоящий из очищающей жидкости и физраствора. Сложность в применении такого раствора состоит в том, что его срок хранения не превышает 20 часов при пониженной температуре. Это связано в первую очередь с угрозой образования бактерий в растворе. Поэтому зачастую на производстве вынуждены периодически готовить партии раствора в объеме нескольких десятков кубических метров в резервуарах. При смене партий раствора основной производственный конвейер простаивает.

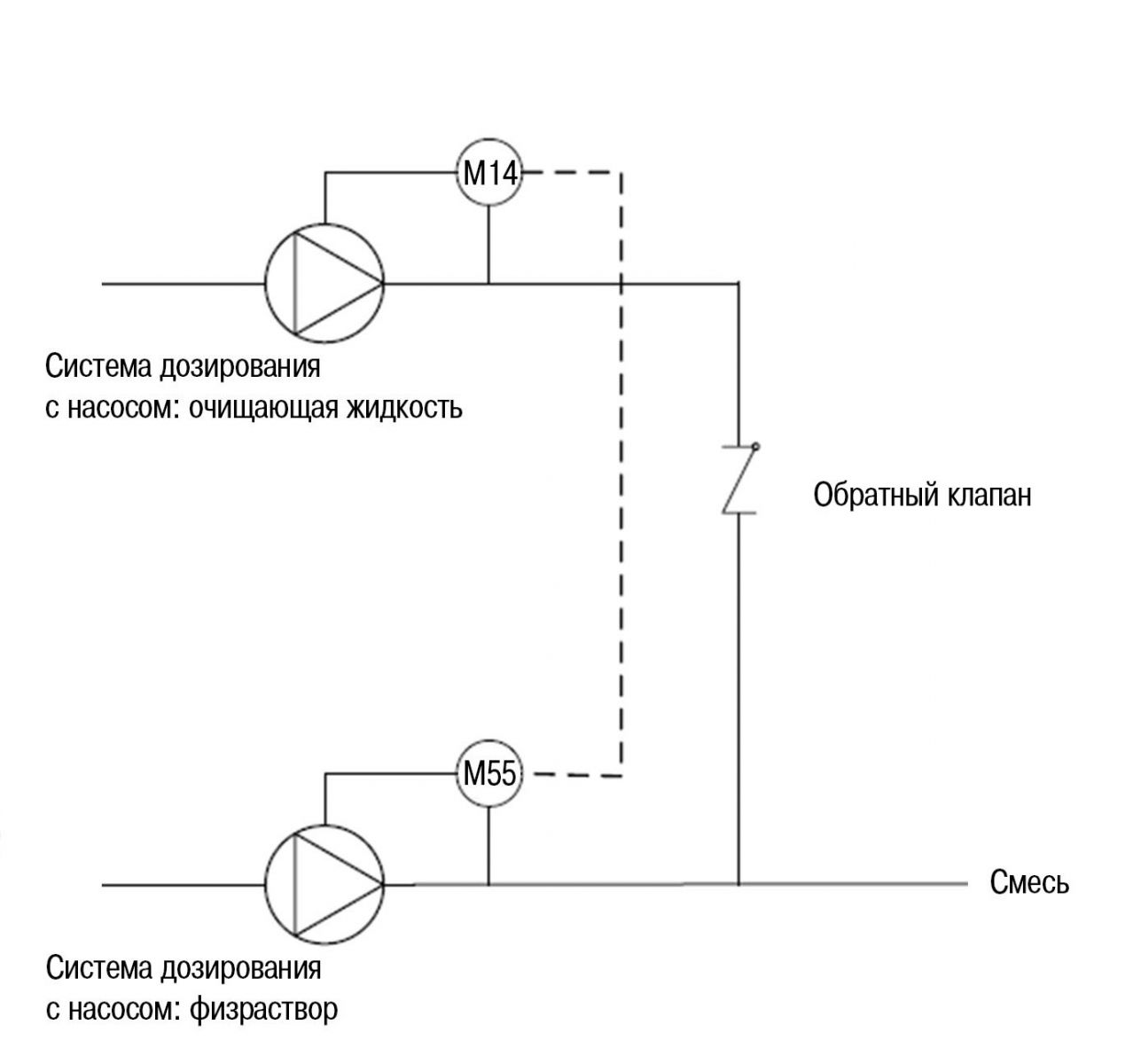

Компания Bronkhorst помогла решить эту проблему с помощью пропорциональных дозирующих систем. Это позволило увеличить выпуск продукции и значительно сократить производственные затраты. Предложенная схема динамического приготовления раствора очищающей жидкости и физраствора представлена на рисунке.
.jpg)
Кориолисовый расходомер M55 серии CORI-FLOW с насосом осуществляет дозирование основного потока физраствора. В соответствии с потребностями технологического процесса значение уставки для расходомера М55 периодически изменяется. Система управления верхнего уровня передаёт величину уставки по цифровой шине DeviceNet.
Функция кориолисового расходомера М14 серии miniCORI-FLOW с насосом состоит в пропорциональном дозировании очищающей жидкости в физраствор в режиме ведомого. В зависимости от текущего расхода М55 и от величины коэффициента пропорциональности, записанного в память расходомера М14, он автоматически формирует своё значение уставки. Этот процесс осуществляется на уровне логики самого расходомера, автоматика верхнего уровня здесь не нужна. В результате достигается высокое быстродействие и очень точное поддержание массовых долей компонентов раствора.

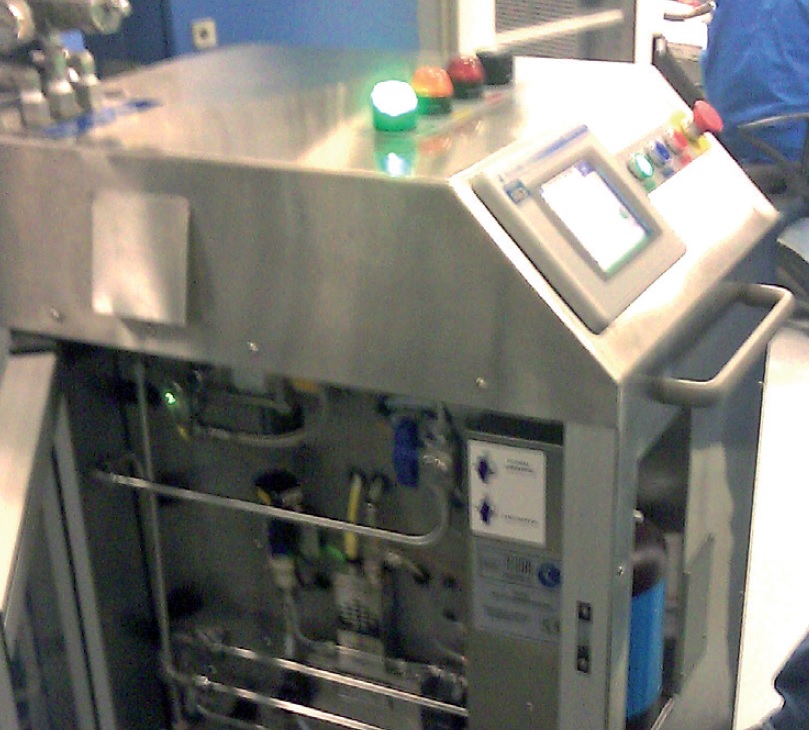

Компактная конструкция расходомеров-дозаторов Bronkhorst®, в которой кориолисовые измерители М55 и М14 и управляемые ими насосы смонтированы в одном компактном блоке, явились ключевым фактором при выборе решения Bronkhorst® одним из европейских производителей контактных линз.
К несомненным преимуществам непрерывного процесса дозирования является отказ от громоздких резервуаров для приготовления партии раствора. В данном случае использовались ёмкости объемом 17 000 литров. Также удалось снизить потери очищающей жидкости, благодаря высокоточному принципу измерения кориолисовых расходомеров.
Во многих технологических задачах требуются компактные, точные системы измерения и контроля пропорционального дозирования присадок в основной поток. Используя расходомеры серий CORI-FLOW и miniCORI-FLOW, легко настроить компактные автономные рабочие системы, которые предлагают необходимую функциональность без использования внешнего компьютерного оборудования и программного обеспечения.
После запуска этой системы дозирования производитель контактных линз провёл испытания по изучению возможностей роста бактерий внутри расходомеров и насосов. По требованиям заказчика система должна была оставаться стерильной не менее 13 недель (период планового техобслуживания всего производственного комплекса). После 26 недель тестирования роста бактерий не было обнаружено, что полностью удовлетворило требования заказчика.
По материалам https://www.bronkhorst.com/files/applications/a027c-liquidmixingsystems.pdf
