Управление процессом Аэрации при очистке сточных вод

Используемые приборы

Очистка сточных вод заключается в удалении загрязняющих веществ, применяется в первую очередь к коммунально-бытовым сточным водам. Она включает в себя физические, химические и биологические процессы, позволяющие получать на выходе экологически безопасные очищенные сточные воды.

Важным этапом большинства процессов очистки является использование микробов, избавляющихся от  загрязняющих веществ и очищающих воду в достаточной степени, чтобы ее можно было сбрасывать в реки и озера.

Этим микробам необходим кислород для эффективного роста. Обычно кислород поступает из воздуха в окружающей среде, который специально прокачивается через толщу воды или растворяется в воде при ее перемешивании. Оба процесса очень энергозатратны, так как лишь небольшая часть поступающего воздуха используется микробами.

Одним из последних новшеств области управления аэрацией является использование реакторов с биопленкой (MABR) для управления биологической очисткой через систему из массива газопроницаемых мембран в форме полых волокон. MABR  создает идеальную среду для развития прочной биопленки, которая поглощает углерод- и азотсодержащие загрязнения. Воздух из окружающей среды подается при низком давлении, и необходимый микробам кислород поступает непосредственно путем диффузии через мембраны.

MABR имеет модульную конструкцию в виде садка, который поставляется в виде компактной установки или монтируется непосредственно в существующий аэрационный резервуар. Успешное функционирование этих систем зависит от тщательного контроля подаваемого воздуха и оценки количества потребляемого микробами кислорода.

Ведущий производитель этих систем обратился к ирландскому дистрибьютору Bronkhorst / M + W Instruments, для решения задачи измерения массового расхода.

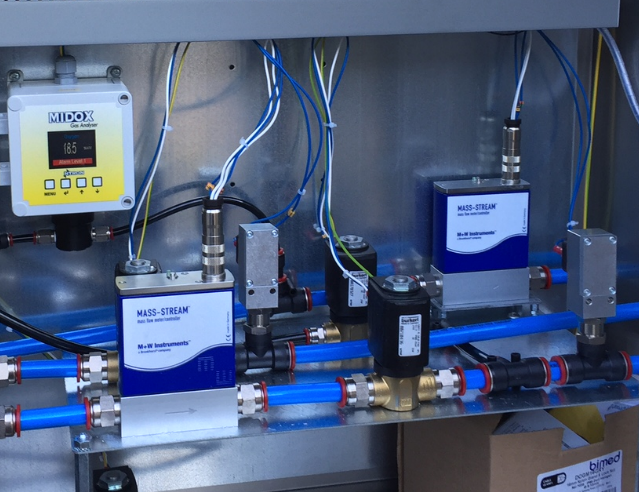

Система подачи воздуха на вход MABR и контроль расхода на выходе с помощью расходомеров MASS-STREAMТермоанемометрический расходомер Маss-Stream ™ стал идеальным решением для управления аэрацией, когда воздух окружающей среды бывает пыльным или влажным, но необходимо обеспечить надежные, точные и воспроизводимые измерения.

Минимальное падение давления на расходомерах имело важное значение для оптимизации затрат на подачу воздуха и гарантировало, что давление газа в мембранах не будет выходить из допустимого, довольно узкого рабочего диапазона.

Точное измерение расхода воздуха на входе и выходе из MABR параллельно с измерениями давления и содержания кислорода позволяет рассчитывать и прецизионно контролировать массу кислорода, диффундирующего через мембраны. Расходомеры Маss-Stream ™ являются термоанемометрическими приборами, которые выгодно отличает низкий перепад давления и наличие пыле- и влагозащиты IP65.

Расходомеры Маss-Stream™ – современные цифровые инструменты, оснащенные как цифровым RS232, так и аналоговым интерфейсами. Цифровые интерфейсы PROFIBUS DP, DeviceNet ™ и Modbus доступны в качестве дополнительных опций.

Приборы Mass-Stream™ выпускаются в 6 типоразмерах и обеспечивают измерение расхода газа в диапазоне от 10 н.мл/мин до 5000 н.л/мин. Все приборы имеют встроенный ПИД-регулятор, который в комбинации с пропорциональным регулирующим клапаном обеспечивает плавное и точное управление расходом.

Привлекательной особенностью, доступной как дополнительная опция, является встроенный TFT-дисплей с кнопочным управлением. Это обеспечивает  считывание и контроль важных параметров работы расходомера, таких как уставка, настройки счетчика или сигнализации и т.д..

Маss-Stream ™ предлагает надежное и экономичное решение для измерения и регулирования газовых потоков.

Статья подготовлена по материалам сайта Bronkhorst UK: http://www.bronkhorst.co.uk/en/markets_and_applications/application_notes/waste_water_treatment/
