Кабели и конвертеры для приборов Line Tech
Используя их, конечный пользователь может оперативно подключать расходомеры к источнику питания, компьютеру для управления по цифровому интерфейсу или специализированному блоку управления LTI-1000, использующему унифицированный аналоговый сигнал. Отдельный набор кабелей обеспечивает объединение цифровых расходомеров в промышленную шину Modbus.
Расходомеры и системы управления компании Line Tech обладают богатым функционалом, обеспечивают точное и надежное измерение/регулирование расхода газа. Для того, чтобы воспользоваться возможностями, предлагаемыми оборудованием, конечному пользователю остается правильно подключить его к электрическому питанию и системам управления. Для этого можно воспользоваться документацией, поставляемой вместе с приборами, и самостоятельно выполнить необходимые коммутации. А можно воспользоваться готовыми стандартными кабелями и конвертерами, каждый из которых прошел тестирование перед отгрузкой.
С учетом практики эксплуатации оборудования Line Tech разработана целая линейка кабелей/конвертеров. Они обеспечивают питание и управление и для аналоговых, и для цифровых расходомеров, а также позволяют эффективно организовать работу со специализированными блоками управления LTI-1000.
| Назначение | |||
| LT-MFC-PC-PS-3m | Обеспечивает подключение цифровых расходомеров к питанию и системе управления (RS-485) Длина к питанию 0,3 м Длина к системе управления 3 м |
||

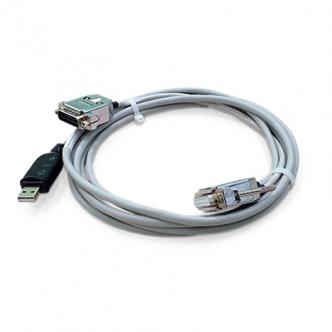

| LT-MFC-PC-PS-USB-3m | Обеспечивает подключение цифровых расходомеров к питанию и ПК (USB) Длина к питанию 0,3 м Длина к ПК 3 м |
||
| LT-MFC-PC-PS-5m | Обеспечивает подключение цифровых расходомеров к питанию и системе управления (RS-485) Длина к питанию 0,3 м Длина к системе управления 5 м |
||
| LT-MFC-PC-PS-USB-5m | Обеспечивает подключение цифровых расходомеров к питанию и ПК (USB) Длина к питанию 0,3 м Длина к ПК 5 м |
||

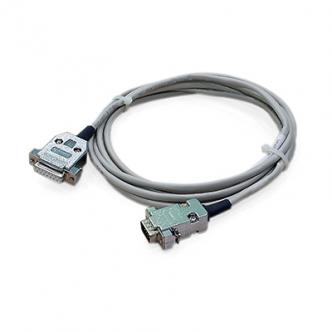

| LT-MFC-LTI1000 | Обеспечивает подключение цифровых/аналоговых расходомеров к системе управления и питания LTI-1000 Длина 3 м |
||
| LT-MFC9-LTI1000V | Обеспечивает подключение аналоговых расходомеров к системе управления и питания LTI-1000 Длина 3 м |
||
| LT-LTI1000-PC | Обеспечивает подключение системы управления и питания Line Tech LTI-1000 к ПК Длина 3 м |
||
| 485-Y-PC-USB | Обеспечивает подключение промышленной шины RS-485 к ПК (USB) Длина 0,25 м |
||
| 485-Y-PLC-LE | Обеспечивает подключение промышленной шины RS-485 к ПЛК Длина 0,25 м |
||
| LT-MFC-Y | Обеспечивает подключение цифрового расходомера к промышленной шине RS-485 Длина 0,25 м |
||
| 485-Y-PS | Обеспечивает подачу электрического питания для расходомеров через промышленную шину RS-485 Длина 0,25 м |
||
| 485-PI | Изолятор питания, обеспечивает изоляцию питания сегментов промышленной шины RS-485 | ||
| 7.03.238 | Обеспечивает коммутацию расходомеров в промышленной шине RS-485, Длина 2 м |
||
| 485-TB | Согласующая нагрузка (начальный терминатор), обеспечивает терминацию отраженных электрических сигналов от открытых концов линии передачи и ее ответвлений в промышленной шине RS-485 | ||
| 485-TE | Согласующая нагрузка (конечный терминатор), обеспечивает терминацию отраженных электрических сигналов от открытых концов линии передачи и ее ответвлений в промышленной шине RS-485 | ||
| Электрическое соединение | |||
| LT-MFC-PC-PS-3m | Расходомер: D-Sub 15-контактный, розетка Источник питания: D-Sub 15-контактный, вилка ПК: 2 оконцованных провода |
||
| LT-MFC-PC-PS-USB-3m | Расходомер: D-Sub 15-контактный, розетка Источник питания: D-Sub 15-контактный, вилка ПК: USB |
||
| LT-MFC-PC-PS-5m | Расходомер: D-Sub 15-контактный, розетка Источник питания: D-Sub 15-контактный, вилка ПК: 2 оконцованных провода |
||
| LT-MFC-PC-PS-USB-5m | Расходомер: D-Sub 15-контактный, розетка Источник питания: D-Sub 15-контактный, вилка ПК: USB |
||
| LT-MFC-LTI1000 | Расходомер: D-Sub 15-контактный, розетка Блок управления и питания: D-Sub 9-контактный, вилка |
||
| LT-MFC9-LTI1000V | Расходомер: D-Sub 9-контактный, розетка Блок управления и питания: D-Sub 9-контактный, вилка |
||
| LT-LTI1000-PC | Блок управления и питания: D-Sub 9-контактный, вилка ПК: D-Sub 9-контактный, розетка |
||
| 485-Y-PC-USB | Шина: RJ45, розетка ПК: USB |
||
| 485-Y-PLC-LE | Шина: RJ45, розетка ПЛК: 2 оконцованных провода |
||
| LT-MFC-Y | Расходомер: D-Sub 15-контактный, розетка Шина: RJ45, розетка |
||
| 485-Y-PS | Шина: RJ45, розетка Источник питания: 3 оконцованных провода |
||
| 485-PI | RJ45, розетка | ||
| 7.03.238 | RJ45, вилка | ||
| 485-TB | RJ45, вилка | ||
| 485-TE | RJ45, вилка | ||
