Регуляторы расхода на малые перепады давления ACU20FDR

Добавить в избранное

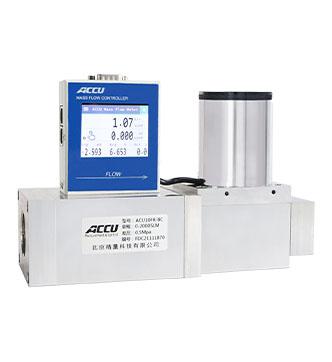

Лабораторный термомассовый регулятор расхода газа на малые перепады давления ACU20FDR-BC большого диапазона

Регулятор ACU20FDR-BC

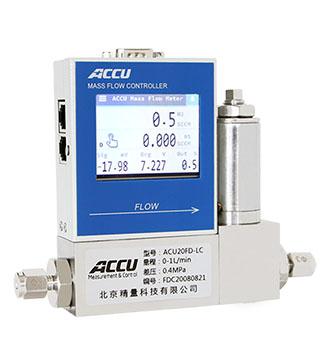

Лабораторный термомассовый регулятор расхода газа на малые перепады давления ACU20FDR-LC малого диапазона

Регулятор ACU20FDR-LC

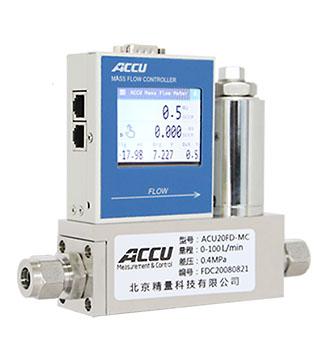

Лабораторный термомассовый регулятор расхода газа на малые перепады давления ACU20FDR-MC среднего диапазона

Регулятор ACU20FDR-MC

Лабораторный термомассовый регулятор расхода газа на малые перепады давления ACU20FDR-HC высокого диапазона

Регулятор ACU20FDR-HC

Для заказа нужно ответить на несколько вопросов
Оперативный ответ можно получить в онлайн-чате или по телефону
Заказать Быстрый заказ
Расходомеры ACU20FDR для задач с малыми допустимыми перепадами давления
Приборы этой серии работают в диапазоне расходов: от мин. 0,04...2 н.мл/мин до макс. 120...6000 н.л/мин с точностью 1% от ВПИ. Расходомеры оснащаются регулирующими клапанами, обеспечивающими надежное поддержание расхода при малых допустимых перепадах давления на приборе.

Термомассовые регуляторы расхода газа серии ACU20FDR предназначены для применений, где необходимо управлять потоком газа, но допустимый перепад давления на регуляторе должен быть минимальным. В приборы ACU20FDR устанавливается специализированный регулирующий клапан, которому для нормальной работы требуется перепад не более нескольких десятков миллибар. При этом клапан обеспечивает высокую скорость и стабильность регулирования.

Конструкция измерительной части расходомера обеспечивает минимальный перепад давления на уровне единиц миллибар. При этом особенности теплового принципа измерения расхода и встроенная температурная компенсация показаний обеспечивают высокую точностью измерения.

Приборы серии ACU20FDR охватывают большой диапазон расходов от 0,04 н.мл/мин до 6 000 н.л/мин. Доступны различные материалы уплотнений, что позволяет эксплуатировать приборы с разнообразными газами, включая агрессивные и коррозионные.

Расходомеры ACU20FDR имеют встроенный сенсорный экран для локальной индикации и управления. Наличие аналоговых и цифровых интерфейсов позволяет легко интегрировать расходомеры в автоматизированные системы управления.

Особенности

  • Точность ±1% от ВПИ
  • Малый перепад давления на регуляторе расхода
  • Повторяемость 0,2%
  • Высокое быстродействие
  • Сенсорный экран (опционально)
  • Автоматическая температурная компенсация
  • Встроенный ПИД-регулятор
  • Рабочее давление до 30 бар
  • Низкий дрейф нуля
  • Аналоговый или цифровой интерфейсы (RS232 / RS485 Modbus RTU, DeviceNet™, PROFIBUS, EtherCAT®)
  • Высокая надежность
  • Специализированное программное обеспечение «ACCU MFC V5.0» для управления работой расходомера через ПК

Применения

  • Отбор проб воздуха в помещении и на открытом пространстве
  • Измерение потребления газа в газораспределительных системах низкого давления
  • Контроль дожига
  • Аналитическое оборудование
  • Научные исследования
Измерительная часть
Минимальный диапазон расходов* 0,04…2 н.мл/мин Воздух
Максимальный диапазон расходов* 120…6000 н.л/мин Воздух
Точность (калибровка при рабочих условиях)

± 1% от ВПИ

Динамический диапазон

50:1 (2…100% ВПИ) для регуляторов

Повторяемость

< 0,2% от показаний

Время отклика

< 0,2 сек

Рабочие температуры 0…50°С
Рабочее давление

максимальное давление: 30 бар

перепад давления от 0,05 бар

Герметичность < 1x10-9 (мбар∙л/с) по He
Время прогрева 30 мин для оптимальной точности
Механические параметры
Материал конструкции Нержавеющая сталь SS316L
Соединения с трубопроводом компрессионного или торцевого типа
Уплотнения

стандартно: FKM (фторкаучук),

по запросу: EPDM, FFKM (Kalrez®)

Защита корпуса IP40
Электрические параметры
Напряжение питания +24 В, шум не более 50 мВ
Входной/Выходной аналоговый сигнал 0(1)…5 В или 4…20мА
Цифровой интерфейс

RS-232 или RS-485, протокол Modbus RTU

по запросу: DeviceNet™, PROFIBUS, EtherCAT®
Соединения

Аналоговый/RS232 или RS485:
9-ти контактный разъем sub-D (вилка)

RS485 Modbus:
2 х RJ11 (розетка)

DeviceNet™:
5-ти контактный M12 (вилка)

PROFIBUS:
9-ти контактный разъем sub-D (розетка)

EtherCAT®:
2 x RJ45 (розетка)

* возможен выбор любых промежуточных диапазонов

Техническая спецификация может быть изменена производителем без предварительного уведомления

Регуляторы расхода;
(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода (по воздуху)
минимальный максимальный
ACU10FDR-LC 0,04...2 н.мл/мин 0,6...30 н.л/мин
ACU10FDR-MC 0,6...30 н.л/мин 6...300 н.л/мин
ACU10FDR-BC 20...1000 н.л/мин 60...3000 н.л/мин
ACU10FDR-HC 80...4000 н.л/мин 120...6000 н.л/мин
