Универсальные тепловые расходомеры газа ACU10FD

Добавить в избранное

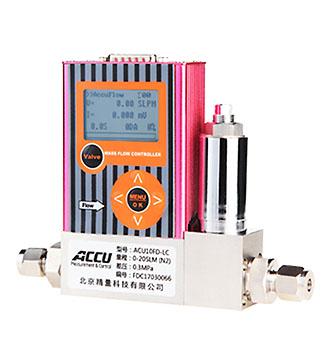

Лабораторный термомассовый регулятор расхода газа ACU10FD-LC нижнего диапазона расходов

Регулятор ACU10FD-LC

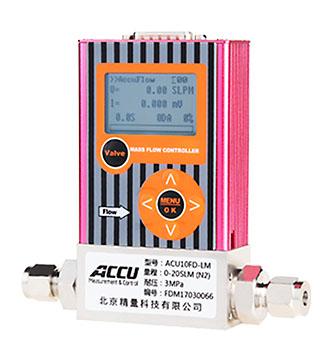

Лабораторный термомассовый измеритель расхода газа ACU10FD-LM нижнего диапазона расходов

Расходомер ACU10FD-LM

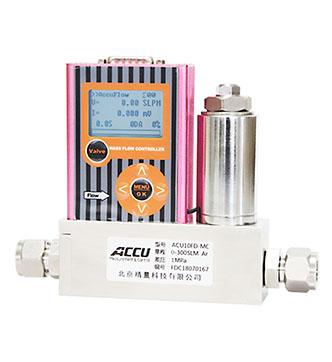

Лабораторный термомассовый регулятор расхода газа ACU10FD-MC среднего диапазона расходов

Регулятор ACU10FD-MC

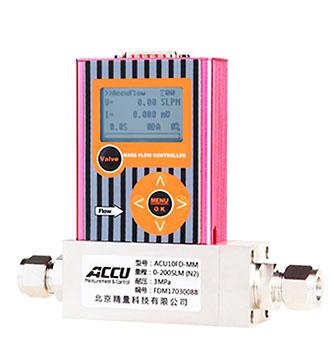

Лабораторный термомассовый измеритель расхода газа ACU10FD-MM среднего диапазона расходов

Расходомер ACU10FD-MM

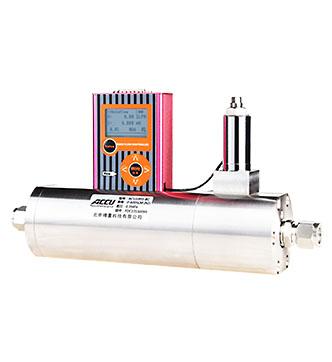

Лабораторный термомассовый регулятор расхода газа ACU10FD-BC большого диапазона расходов

Регулятор ACU10FD-BC

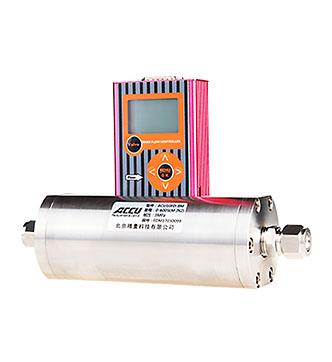

Лабораторный термомассовый измеритель расхода газа ACU10FD-BM большого диапазона расходов

Расходомер ACU10FD-BM

Для заказа нужно ответить на несколько вопросов
Оперативный ответ можно получить в онлайн-чате или по телефону
Заказать Быстрый заказ
Универсальные расходомеры ACU10FD для измерения и регулирования расхода газа
Приборы этой серии работают в широком диапазоне расходов: от мин. 0,02...2 н.мл/мин до макс. 30...3000 н.л/мин с точностью 2% от ВПИ. Расходомеры имеют лабораторное исполнение и выпускаются в конфигурациях измерителей или регуляторов расхода. Во втором случае регулирующий клапан интегрируется в корпус и контролируется управляющей платой прибора.

Термомассовые расходомеры газа серии ACU10FD представляют собой универсальные приборы с широким диапазоном рабочих условий и доступной ценой. Приборы отличаются стабильностью и точностью измерения, надежностью работы. Приборы серии ACU10FD охватывают большой диапазон расходов от 0,02 н.мл/мин до 3 000 н.л/мин, расходомеры могут работать при давлениях до 100 бар. Доступны различные материалы уплотнений, что позволяет эксплуатировать приборы с разнообразными газами, включая агрессивные и коррозионные.

Расходомеры ACU10FD могут комплектоваться регулирующим клапаном, работу которого контролирует встроенный в управляющую плату прибора ПИД-регулятор. Конечный пользователь может настраивать параметры ПИД-регулятора, что позволяет добиться максимальной стабильности поддержания заданного расхода и оптимальной скорости переключения между уставками.

Расходомеры ACU10FD имеют встроенный экран с системой управления для локальной индикации и управления. Наличие аналоговых и цифровых интерфейсов позволяет легко интегрировать расходомеры в автоматизированные системы управления.

Особенности

  • Точность ±2% от ВПИ
  • Повторяемость 0,3%
  • Локальная система индикация и управления
  • Встроенный ПИД-регулятор
  • Работа в широком диапазоне давлений
  • Низкий дрейф нуля
  • Аналоговый или цифровой интерфейсы (RS232 / RS485 Modbus RTU)
  • Высокая надежность
  • Специализированное программное обеспечение «ACCU MFC V5.0» для управления работой расходомера через ПК

Применения

  • Металлургия
  • Нефтехимическая промышленность
  • Нанесение покрытий
  • Учет потребления технологических газов
  • Аналитическое оборудование
  • Технологическое оборудование
Измерительная часть
Минимальный диапазон расходов* 0,02…2 н.мл/мин Воздух
Максимальный диапазон расходов* 30…3000 н.л/мин Воздух
Точность (калибровка при рабочих условиях)

± 2% от ВПИ

Динамический диапазон

100:1 (1…100% ВПИ) для измерителей

50:1 (2…100% ВПИ) для регуляторов

Повторяемость

< 0,3% от показаний

Время отклика

< 0,8 сек для измерителей

< 2 сек для регуляторов

Рабочие температуры 0…50°С
Рабочее давление

Измерители:

максимальное давление 100 бар

Регуляторы:

максимальное давление: 30 бар

перепад давления 0,5…5 бар

Герметичность < 1x10-9 (мбар∙л/с) по He
Время прогрева 30 мин для оптимальной точности
Механические параметры
Материал конструкции Нержавеющая сталь SS316L
Соединения с трубопроводом компрессионного типа
Уплотнения

стандартно: FKM (фторкаучук),

по запросу: EPDM, FFKM (Kalrez®)

Защита корпуса IP40
Электрические параметры
Напряжение питания +24 В, шум не более 50 мВ
Входной/Выходной аналоговый сигнал 0(1)…5 В или 4…20мА
Цифровой интерфейс

RS-232 или RS-485, протокол Modbus RTU

Соединения

15-ти контактный разъем sub-D (вилка)

* возможен выбор любых промежуточных диапазонов

Техническая спецификация может быть изменена производителем без предварительного уведомления

Расходометры
(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода (по воздуху)
минимальный максимальный
ACU10FD-LM 0,02...2 н.мл/мин 0,3...30 н.л/мин
ACU10FD-MM 0,3...30 н.л/мин 3...300 н.л/мин
ACU10FD-BM 3...300 н.л/мин 30...3000 н.л/мин



Регуляторы расхода;
(возможен выбор любых промежуточных диапазонов)

Модель Диапазоны расхода (по воздуху)
минимальный максимальный
ACU10FD-LC 0,04...2 н.мл/мин 0,6...30 н.л/мин
ACU10FD-MC 0,6...30 н.л/мин 6...300 н.л/мин
AACU10FD-BC 6...300 н.л/мин 60...3000 н.л/мин
