Измерители расхода газа (Ротаметры) MASS-VIEW
Для заказа нужно ответить на несколько вопросов
Оперативный ответ можно получить в онлайн-чате или по
телефону
Быстрый заказ

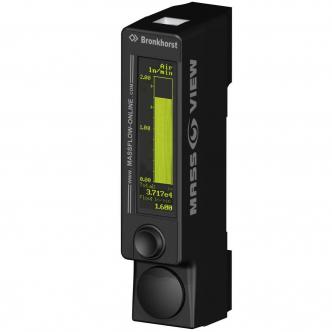

Электронные ротаметры
MASS-VIEW® для точного измерения массового расхода газов
Приборы этой серии работают в широком диапазоне расходов:
от мин. 0,01...0,2 н.л/мин до макс. 1...500 н.л/мин с точностью 1,5% от полной шкалы. Расходомеры имеют лабораторное исполнение с классом пыле- и влагозащиты IP40. Показания расходомеров MASS-VIEW® практически не зависят от давления и температуры газа в отличие от поплавковых ротаметров. Конструкция этих приборов позволяет легко заменять поплавковые ротаметры в технологических линиях.
Расходомеры внесены в Государственный реестр СИ РФ
55174-13
Модификации
| Модель | Предустановленные газы | Диапазон, норм. л/мин. |
ЦБ: 1 € = 105,81p
Вы можете сформировать предварительное коммерческое предложение на заинтересовавшие товары
|
|
|---|---|---|---|---|
| MV-101 |
Air
N2
O2
CO
|
0.01...0.2
|
1 372€
осуществлена в течение 3 месяцев. |
В корзину
В коммерческое предложение |
| MV-102 |
Air
N2
O2
CO
CO2
N2O
Ar
CH4
C3H8
C4H10
|
0.02...2
0.04...4
0.01...1
|
1 372€
осуществлена в течение 3 месяцев. |
В корзину
В коммерческое предложение |
| MV-104 |
Air
N2
O2
CO
CO2
N2O
Ar
CH4
C3H8
C4H10
|
0.04...20
0.08...40
0.02...10
|
1 372€
осуществлена в течение 3 месяцев. |
В корзину
В коммерческое предложение |
| MV-106 |
Air
N2
O2
CO
CO2
N2O
Ar
CH4
C3H8
C4H10
|
0.4...200
0.8...400
0.2...100
|
1 372€
осуществлена в течение 3 месяцев. |
В корзину
В коммерческое предложение |
| MV-191 HE |
He
|
0.02...0.2
|
1 431€
|
В корзину
В коммерческое предложение |
| MV-192 HE |
He
|
0.05...2
|
1 431€
осуществлена в течение 3 месяцев. |
В корзину
В коммерческое предложение |
| MV-194 HE |
He
|
0.1...20
|
1 470€
осуществлена в течение 3 месяцев. |
В корзину
В коммерческое предложение |
| MV-196 HE |
He
|
0.2...100
|
1 764€
осуществлена в течение 3 месяцев. |
В корзину
В коммерческое предложение |
| MV-191 H2 |
H2
|
0.02...0.2
|
1 431€
|
В корзину
В коммерческое предложение |
| MV-192 H2 |
H2
|
0.05...1
|
1 431€
осуществлена в течение 3 месяцев. |
В корзину
В коммерческое предложение |
| MV-194 H2 |
H2
|
0.1...10
|
1 431€
|
В корзину
В коммерческое предложение |
| MV-196 H2 |
H2
|
0.2...100
|
1 431€
|
В корзину
В коммерческое предложение |
Приборы MASS-VIEW® имеют прямоточный дизайн (без байпаса). Преимущество использования такой конструкции датчика состоит в том, что прибор измеряет прямой массовый расход без необходимости корректировки по температуре и давлению. Среди других плюсов, по сравнению с традиционными ротаметрами: высокая точность, широкий динамический диапазон (до 1:100), независимость от угла установки, прочность благодаря отсутствию стеклянных деталей в измерительной ячейке.
Особенности
- Отображение на экране:
- текущего расхода (число и гистограмма)
- единиц измерения расхода
- типа газа
- полного расхода - Яркий OLED-дисплей, широкий угол обзора
- Независимость от положения монтажа, температуры и давления
- Низкий перепад давления
- Широкий диапазон расходов
- Быстрый отклик
- Высокая точность
- Функции сигнализатора и счетчика
- Аналоговый (0-5 В) и цифровой интерфейсы (Modbus-RTU/ASCII и RS-232)
- 10 предустановленных газов (Воздух, N2, O2, Ar, CO, CO2, CH4, C3H8, C4H10, N2O) или H2, или He
- Выбор из 4 диапазонов (100%, 50%, 25% и 10% от максимальной полной шкалы)
- Цифровая калибровка
- Прибор внесен в государственный реестр средств измерения
Применения
- Управления газовыми потоками в горелках
- Измерение утечек и потребления газа
- Технологии нанесения и резки
- Регулирование состава газов в атмосфере (биотехнологии)
- Измерение потребления газа (медицина)
- Тестовое оборудование (тех. обслуживание продукции)
- Локальное смешение газов
- Аналитическое оборудование и лаборатории
- Аэрация / опрыскивание / глазурирование
- Ферментация
| Рабочие характеристики | |
| Точность (калибровка при рабочих условиях) | ± 2% от показаний для расхода > 50% от макс.; ± (1% от полной шкалы+0,5% от полной шкалы) для др. диапазонов |
| Повторяемость | < 0,2% от полной шкалы |
| Предустановленные газы | Воздух, Ar, N2, O2, CO2, CH4, C3H8, CO и С4H10 Ar, N2, O2, CO (модель MV-101) (специальные модели для H2 и He) |
| Газ, используемый при калибровке | воздух (другие газы могут быть вычислены с пом. программы Fluidat®, что может повлечь доп. неточность) |
| Динамический диапазон | 1:100 |
| Рабочее давление | 0...10 бар(и) |
| Чувствительность к давлению | 0,2% от показаний/бар (по воздуху) |
| Диапазон рабочих температур | 0...50 °С |
| Чувствительность к температуре | нулевая точка <0,1% от полной шкалы/°С диапазон < 0,2% от показаний/°С |
| Чувствительность к положению | <0,1% от полной шкалы |
| Чувствительность к напряжению питания | нулевая при паспортных напряжениях питания (см. электрические параметры) |
| Время отклика (t63%) | 2c |
| Механические параметры | |
| Материалы (поверхности, контактирующие со средой) |
алюминий, Viton |
| Соединения с трубопроводом | G 1/4" BSPP (внутренняя резьба) опционально: компрессионный тип |
| Масса | 0,7 кг |
| Электрические параметры | |
| Электрические соединения | 8-ми пиновый модульный разъем RJ-45 |
| Выходной сигнал | аналог.: 0...5 В цифр.: RS232 (FLOW-BUS) / RS485 (Modbus ASCII/RTU) |
| Напряжение питания | 15...24 В |
| Потребляемый ток | около 135 мА |
| Релейные контакты | ток переключения 0,5 А, 24 В, одностороннее заземление (0B) |
| Защита | |
| Тест. давление | 21 бара |
| Защита корпуса | IP40 |
| Герметичность | <1 x 10-9 (мбар л/с) He |
| ЭМ соответствие | декларация CE |
| Гарантия | |
| На все приборы и доп. оборудование гарантия составляет 3 года со дня заказа | |
Техническая спецификация может быть изменена производителем без предварительного уведомления
| Модель | Предустановленные газы | Диапазон расхода (по воздуху) |
| MV-101 | Air, N2, O2, и CO | 10…200 н.мл/мин |
| MV-102 | Air, N2, O2, CO2, CO и N2O Ar CH4, C3H8 и C4H10 |
20…2000 н.мл/мин 40…4000 н.мл/мин 10…1000 н.мл/мин |
| MV-104 | Air, N2, O2, CO2, CO и N2O Ar CH4, C3H8 и C4H10 |
0,04…20 н.л/мин 0,08…40 н.л/мин 0,02…10 н.л/мин |
| MV-106 | Air, N2, O2, CO2, CO и N2O Ar CH4, C3H8 и C4H10 |
0,4…200 н.л/мин 0,8…400 н.л/мин 0,2…100 н.л/мин |
| MV-108 не в Госреестре |
Air, N2, O2, CO2, CO и N2O |
1...500 н.л/мин |
| MV-191-HE | He | 20…200 н.мл/мин |
| MV-192-HE | He | 50…2000 н.мл/мин |
| MV-194-HE | He | 0,1…20 н.л/мин |
| MV-196-HE | He | 0,2…100 н.л/мин |
| MV-191-H2 | H2 | 20…200 н.мл/мин |
| MV-192-H2 | H2 | 50…1000 н.мл/мин |
| MV-194-H2 | H2 | 0,1…10 н.л/мин |
| MV-196-H2 | H2 | 0,2…100 н.л/мин |
