Измерители и регуляторы давления ACU10P
Измерители и регуляторы давления серии ACU20P с хорошей точностью и доступной ценой. Комплектуются регулирующим клапаном и обеспечивают высокую скорость регулирования. Конфигурации «до себя», «после себя», «в объеме». Встроенный сенсорный экран, аналоговый и цифровые интерфейсы. Серия охватывает большой диапазон давлений до 100 бар. Доступны различные материалы уплотнений, что позволяет эксплуатировать приборы с большим числом сред. Универсальные приборы с широким спектром возможных применений.
Измерители и регуляторы давления серии ACU10P – универсальные цифровые приборы с широким диапазоном рабочих условий и доступной ценой. В качестве рабочей среды могут выступать газы и жидкости, приборы измеряют абсолютное, избыточное и дифференциальное давление. Доступны различные материалы уплотнений, что позволяет эксплуатировать измерители и регуляторы давления с разнообразными газами, включая агрессивные и коррозионные.
Регуляторы давления ACU10P имеют интегрированный регулирующий клапан, работу которого контролирует встроенный ПИД-контроллер. В регуляторах давления "до себя" регулирующий клапан устанавливается после измерительной части. Особенность работы такого регулятора состоит в том, что для увеличения контролируемого давления клапан должен уменьшать своё пропускание. В регуляторах давления "после себя" регулирующий клапан устанавливается до измерительной части. Такой регулятор для увеличения контролируемого давления должен увеличивать пропускание своего клапана.
Приборы ACU10P имеют встроенный экран с системой управления для локальной индикации и управления. Дистанционное управление их работой может осуществляться через аналоговый или цифровой интерфейс.
Особенности
- Точность ±1% от ВПИ
- Повторяемость 0,1%
- Высокие рабочие давления
- Локальная система индикации и управления (опционально)
- Встроенный ПИД-регулятор
- Конфигурации регулятора «до себя», «после себя»
- Аналоговый или цифровой интерфейсы (RS232 / RS485 Modbus RTU)
- Высокая надежность
- Специализированное программное обеспечение «ACCU MFC V5.0» (линк на файл “ACCU_MFC_V5.0_Win10.zip ”) для управления работой прибора через ПК
Применения
- Топливные элементы
- Нанесение покрытий
- Научные исследования
- Металлургия
| Измерительная часть | |||
| Минимальный диапазон расходов* | 0,02…1 бар | ||
| Максимальный диапазон расходов* | 2…100 бар | ||
| Точность (включая линейность и гистерезис) |
± 1% от ВПИ |
||
| Динамический диапазон |
50:1 (2…100% ВПИ) для измерителей 20:1 (5…100% ВПИ) для регуляторов |
||
| Повторяемость |
< 0,1% от показаний |
||
| Время отклика датчика |
< 0,2 сек |
||
| Стабильность регулировки | ≤ ± 0.05% ВПИ (при расходе 1 н.л/мин N2) | ||
| Рабочие температуры | -10…70°С | ||
| Чувствительность к температуре | 0,1% ВПИ/°С | ||
| Герметичность | < 1x10-9 (мбар∙л/с) по He | ||
| Чувствительность к положению (при изменении положения на 90°) |
< 0,3 мбар (абсолютное / избыточное) < 6 мбар (дифференциальное) |
||
| Время прогрева |
< 5 сек для оптимальной точности |
||
| Механические параметры | |||
| Материал конструкции | Нержавеющая сталь SS316L | ||
| Соединения с трубопроводом | компрессионного типа | ||
| Уплотнения |
стандартно: FKM (фторкаучук), по запросу: EPDM, FFKM (Kalrez®) |
||
| Защита корпуса | IP40 | ||
| Электрические параметры | |||
| Напряжение питания | +24 В, шум не более 50 мВ | ||
| Входной/Выходной аналоговый сигнал | 0(1)…5 В или 4…20мА | ||
| Цифровой интерфейс |
RS-232 или RS-485, протокол Modbus RTU |
||
| Соединения |
15-ти контактный разъем sub-D (вилка) |
||
* возможен выбор любых промежуточных диапазонов
Техническая спецификация может быть изменена производителем без предварительного уведомления
Измерители давления
(возможен выбор любых промежуточных диапазонов)
|
Модель |
Диапазоны давлений | |
| минимальный | максимальный | |
| ACU10P-LM | 0,02...1 бар | 0,06...3 бар |
| ACU10P-MM | 0,06...3 бар | 0,1...5 бар |
| ACU10P-BM | 0,2...10 бар | 2...100 бар |
Регуляторы давления
(возможен выбор любых промежуточных диапазонов)
|
Модель |
Диапазоны давлений | |
| минимальный | максимальный | |

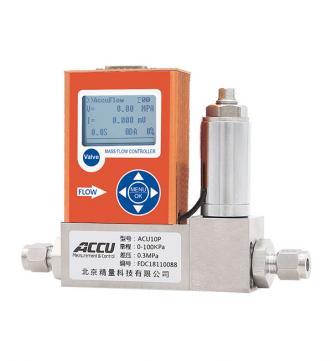

| ACU10P-LC | 0,05...1 бар | 0,15...3 бар |

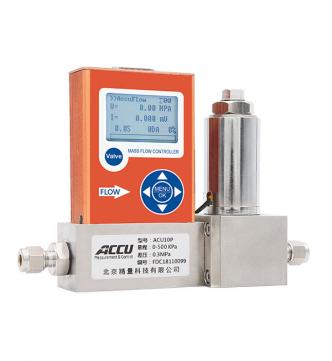

| ACU10P-MC | 0,15...3 бар | 0,25...5 бар |
| ACU10P-BC | 0,5...10 бар | 5...100 бар |
