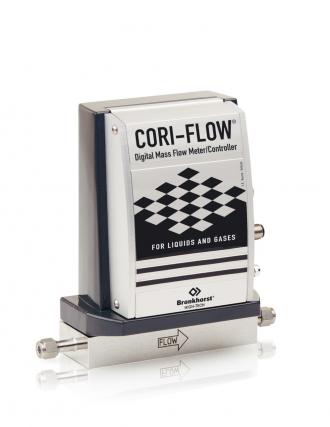

Кориолисовые расходомеры жидкости CORI‑FLOW до 600 кг/ч
Промышленные расходомеры CORI FLOW для высокоточного измерения и регулирования массового расхода жидкости
Приборы этой серии работают в широком диапазоне расходов:

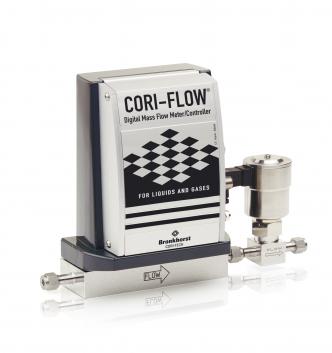

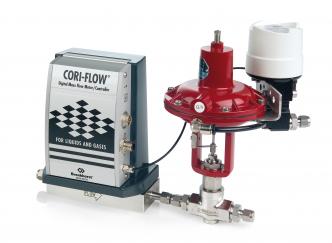

от мин. 0,2...5 кг/ч до макс. 6...600 кг/ч с точностью 0,2% от показаний. Расходомеры имеют промышленное исполнение с классом пыле- и влагозащиты IP65. Приборы измеряют непосредственно массовый расход, их показания не зависят от изменяющихся параметров измеряемой среды (давление, температура, плотность, проводимость и вязкость). Расходомеры могут комплектоваться встроенным или отдельно стоящим клапаном, обеспечивающим регулирование расхода/дозирование.
Расходомеры внесены в Государственный реестр СИ РФ
Регулирование расхода
Модульная конструкция регулирующего клапана позволяет менять его непосредственно в процессе работы без необходимости дополнительной настройки. Стандартный клапан является нормально-закрытым, доступные значения пропускной способности до Kv=1,5. Поставляются также нормально-открытые клапаны
Особенности
- Прямые измерения массового расхода
- Быстрое время отклика
- Высокая точность (до 0,2% от показаний + стабильность нуля для жидкостей, 0,5% от показаний + стабильность нуля для газов)
- Высокая стабильность
- Все контактирующие со средой элементы выполнены из нержавеющей стали
- Защита корпуса IP65 (опция: ATEX кат. 3, зона 2)
- Аналоговый и цифровой интерфейсы

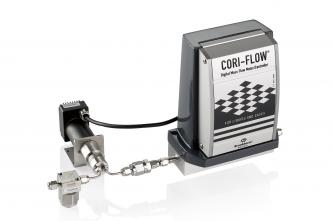

- Встроенный ПИД регулятор для управления регулирующим клапаном или насосом
- Встроенный счетчик расхода или порций
Применения
- Обработка поверхности
- Энергетика (топливные элементы)
- Полупроводниковая промышленность
- Химическая промышленность
- Фармацевтическая промышленность
- Пищевое производство
| Параметры сенсора | |||
| Точность | Жидкость | 0,2% от номинала, диапазон 1…100% | |
| Газ | 0,5% от номинала, диапазон 1…100% | ||
| Диапазоны расхода измерителя (в кг/ч) | |||
| M54 | М55 | ||
| Макс. полная шкала | 100 | 600 | |
| Мин. полная шкала (жидкость) | 5 | 20 | |
| Мин. полная шкала (газ) | 10 | 50 | |
| Рекомендуемый минимальный расход | 0,2 | 0,5 | |
| Стабильность нуля | < 0,05 | < 0,1 | |
| Воспроизводимость | 0,1% от номинала (при использовании цифрового интерфейса) | ||
| Положение монтажа | предпочтительное положение монтажа при работе с жидкостями – верхней частью вниз | ||
| Предельные параметры регулятора | |||
| Диапазон регулирования | 2...100% (с эластомерными уплотнениями) | ||
| Автоматическое отключение | клапан закрывается при сигнале задания ниже 1,6% | ||
| Жидкости и газы | любые чистые однородные соединения, не реагирующие с нержавеющей сталью AISI 316 (или Hastelloy-C22) | ||
| Падение давления на регуляторе | рекомендуемое значение ∆P на регулирующем клапане составляет не менее 50% от общего ∆P на приборе для жидкостей и газов | ||
| Время успокоения | приблизительно 0,5 с | ||
| Механические параметры | |||
| Соединения | станд. 1/4” торцевое уплотнение, или 1/8”, 1/4” или 6 мм компрессионного типа; др. по заказу | ||
| Материал конструкции (конт. со средой элементы) | нержавеющая сталь AISI 316 или аналогичные; опционально для М53/М54: Hastelloy-C22 | ||
| Вес | расходомер: прим. 3,1 кг расходомер + встроенный клапан: 4,4 кг (макс.) | ||
| Защита корпуса | расходомер: IP65 (пыле- и влагозащита); регулятор: по требованию | ||
| Герметичность | < 2x10-9 мбар л/с Не | ||
| Тестирование по давлению | 1,5 от значения, указанного покупателем в качестве рабочего | ||
| Макс. рабочее давление | 100 бар | ||
| Диапазон рабочих температур (окружающая и среды) | 0...70°C – стандарт, 0...120°C (с удаленной электроникой), 130°C разрешено не более 1ч при использовании CIP (Clean-In-Place) - систем безразборной мойки оборудования | ||
| Электрические параметры | |||
| Напряжение питания | 15…24 В ± 10% | ||
| Потребляемый ток (измеритель) | ок. 80 мА при 15 В | ||
| клапан, если установлен | макс. 250 мА при +15В | ||
| Выходные сигналы | аналоговый | 0…5(10) В, мин. нагрузка 2 кОм 0(4)…20 мА (активн.), макс. нагрузка 375 Ом | |
| цифровой | Profibus-DP®, DeviceNet™, FLOW-BUS, RS232, Modbus-RTU | ||
| Выходные сигналы (управляющие) | аналоговый | 0…5(10)В, нагрузка 424кОм 0(4)…20мА (пассивн.), нагрузка 250 Ом |
|
| цифровой | Profibus-DP®, DeviceNet™, FLOW-BUS, RS232, Modbus | ||
| Разъемы | "папа", 8-pin Amphenol для питания, аналоговых сигналов, RS232 и питания | ||
| дополнительно | стандартный М12 для Profibus-DP® («мама») или DeviceNet™/FLOW-BUS («папа»)/Modbus («папа») | ||
| CE маркировка | |||
Техническая спецификация может быть изменена производителем без предварительного уведомления
Расходомеры (возможен выбор любых промежуточных диапазонов)
| Модель | Диапазоны расхода | |
| минимальный | максимальный | |
| M54 | 0,2...5 кг/ч | 1...100 кг/ч |
| M55 | 0,5...20 кг/ч | 6...600 кг/ч |
Регуляторы расхода (измеритель+клапан)
(возможен выбор любых промежуточных диапазонов)
| Модель | Диапазоны расхода | |
| минимальный | максимальный | |
| M54+клапан | 0,2...5 кг/ч | 2...100 кг/ч |
| M55+клапан | 0,5...20 кг/ч | 12...600 кг/ч |
