Системы управления и индикации для турбинных расходомеров
Системы индикации и управления для турбинных расходомеров
Системы обеспечивают обработку переменного выходного сигнала с измерительной катушки турбинных расходомеров. Преобразователь CAT формирует частотный или аналоговый выходной сигнал без индикации показаний. Система HIT-4U выдает показания на экране, имеет аналоговый и цифровой интерфейсы. Вычислительный комплекс Nova-Flow имеет аналоговый и частотный выходы, а также обеспечивает коррекцию показаний по температуре и давлению.
На выходе измерительной катушки турбинного расходомера формируется ненормированный импульсный сигнал, частота которого напрямую связана с частотой вращения ротора. Для получения величины текущего или суммарного расхода исходный сигнал должен быть нормирован (усилен), на него необходимо наложить калибровочную кривую. Далее показания могут быть визуализированы или выданы в виде аналогового или импульсного сигнала, а также преобразованы в сигнал цифровой шины. Эти функции выполняют системы индикации и управления CAT, HIT-4U и Nova-Flow от компании HOFFER.

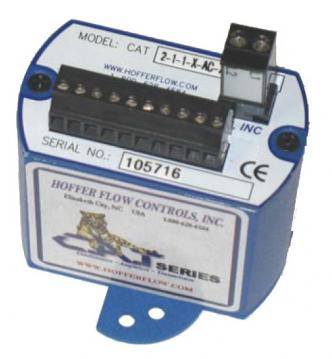

Универсальный преобразователь CAT2 питается от сети 220 В или от источника постоянного тока. Он позволяет преобразовывать сигнал с магнитной катушки расходомера в частотный или аналоговый, пропорциональный расходу. CAT2 может оснащаться сигнализаторами по верхнему и нижнему уровню.

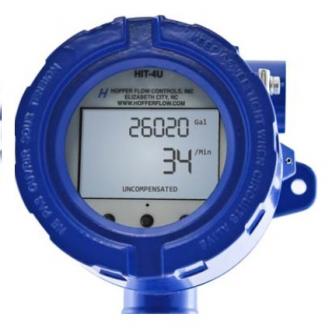

Система HIT-4U является универсальным индикатором и сумматором расхода для турбинных расходомеров, который может быть запитан от встроенных батареек или источника постоянного тока, с возможностью передачи данных по протоколу MODBUS. HIT-4U может быть настроен с помощью кнопок на передней панели прибора или удаленно через цифровой интерфейс MODBUS.

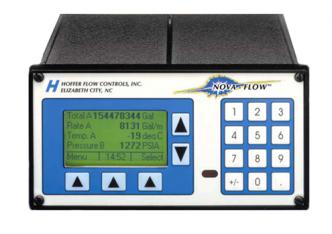

Вычислительный комплекс серии Nova-Flow представляет собой семейство модульных вычислителей расхода с возможностью отображения мгновенного и суммарного расхода. Комплекс может с успехом использоваться для дозирования жидкостей с коррекцией по температуре и давлению.
CAT2
| Диапазон входных частот | 0.2Гц...4КГц. |
| Уровень входного сигнала | 10 мВ...30 В |
| Питание | 8...30 В (пост. ток), 100-240В (перем.ток). Защита от неправильного подключения полярности |
| Аналоговый выход | 4...20мА, 1...5В, 0...5В, 0...10В |
| Сопротивление нагрузки | Макс. 550 Ом при 24 В |
| Точность | ±0.1% от полной шкалы |
| Температурный дрейф: | 0,02 %/°C |
| Регулировки нуля и чувствительности | |
| Частотный выход | 0...5В, 0...10В, открытый коллектор, прямоугольный переменный сигнал |
| Частотное масштабирование | 2, 4, 8, 16, 32 |
| Верхний/Нижний предел | Реле (2A, 30В), 0...5В, открытый коллектор (0.5A, 30В) |
| Рабочая температура | -40°…+85°C |
| Влажность | 0-90% Без конденсации. |
| Кожух | Штампованный алюминий Навесной монтаж Взрывозащищенный |
HIT-4U
| Тип дисплея | LCD, обновление раз в секунду |
| Единицы расхода | Литры/мин, м3/ч, кг/ч, фунты/ч, галлоны/мин, кубические футы/ч и др. |
| Текущий расход | Максимум 6 цифр |
| К-Фактор | Настраиваемый диапазон: 0.001 … 99999999 |
| Линеаризация | 2-20 точек |
| Десятичные позиции | Настраиваются как 0; 0,0; 0,00 или 0,000 |
| Точность | 0.01% от показаний, ±1 при счете |
| Вход с магнитной катушки | Частотный диапазон: 0.2 … 5000 Гц Уровень сигнала: 0,03…30В |
| Импульсный вход | Внутреннее сопротивление: 10 кОм при пост. напряжении Уровень сигнала: 0 при пост. напряжении Логический 0: < 1 В пост.напряжения Частотный диапазон: 0...3000 Гц Минимальная длительность импульса: 0,1 мс |
| Релейный вход | Сопротивление нагрузки: 220 кОм при 3,3 В Частотный диапазон: 0...3000 Гц |
| Сброс | Тип сигнала: Замыкание контакта Минимальное время: 25 мс Внутреннее сопротивление: 35 кОм при +3,3 В постоянного тока Внешний магнит: Активирует внутренний переключатель |
| Аналоговый выход | 4-20 мА Точность: 0.02% от полной шкалы при 20°C |
| Импульсный выход | Тип: 0-5В TTL, открытый коллектор(30 В постоянного тока, 100 мА) Делитель: 0,01, 0,1, 1, 10, 100 Ширина импульса: Регулируемая от 4мс до 300мс Максимальная частота: 100 Гц |
| Выход сигнализатора | Тип: 0-5В TTL, Открытый коллектор (30 В постоянного тока, 100 мА) Функция: Текущий или Общий расход |
| Работа от постоянного тока | Напряжение: от 8 до 30 В постоянного тока Ток: <24 мА Нагрузка на петлю: 8 В постоянного тока Резервное питание: Одна литиевая батарея С-типа 3.6V Срок службы батареи: 4 года Защита: от обратной полярности, перенапряжения |
| Работа от батареи | 2 литиевые батареи С-типа Срок службы батареи: 3 года |
| Порт RS485 | Протокол: Modbus RTU Функции: запись данных, настройка, мониторинг в процессе работы |
| Окружающая среда | Рабочая температура: От -40°С до +80°C Влажность: 0-90% без конденсации Корпус: NEMA, Взрывобезопасный Размеры, мм (ок). 127x127x127, 1,5 кг |
Nova-Flow
| Тип дисплея | 128x64, позволяет отображать 4 параметра одновременно Легкая прокрутка для отображения 24 параметров LED-подсветка Регулируемая контрастность |
| Клавиатура | 3 программируемые клавиши; 14 заранее назначенных Выпуклый верхний слой Панель - NEMA 4X Мембранные переключатели из нержавеющей стали, наработка на отказ 10 миллионов нажатий |
| ЦПУ | 16 бит, 40 МГц процессор 512 Кбайт флэш-памяти 48 битный электронный уникальный идентификатор Календарь и часы |
| Требования к окружающей среде | Рабочая температура: -20…+50 °C Температура хранения: -40…+85 °C Влажность: 0-95% без конденсации |
| Кожух | 1/2 DIN крепления на панели, алюминиевый корпус Опционально: взрывозащита, NEMA 4X Размеры монтажного отверстия панели: 184 х 91 мм |
| Источник питания | От 10 до 30 В постоянного тока, 1,5А макс. 110/220 В переменного тока, 50/60 Гц; 0,2 А макс |
| ИК-интерфейс (по запросу) | ИК-порт на передней панели передатчик / приемник для дистанционного управления и связи. |
| Сигнализация | Множество визуальных / звуковых сигналов тревоги. |
